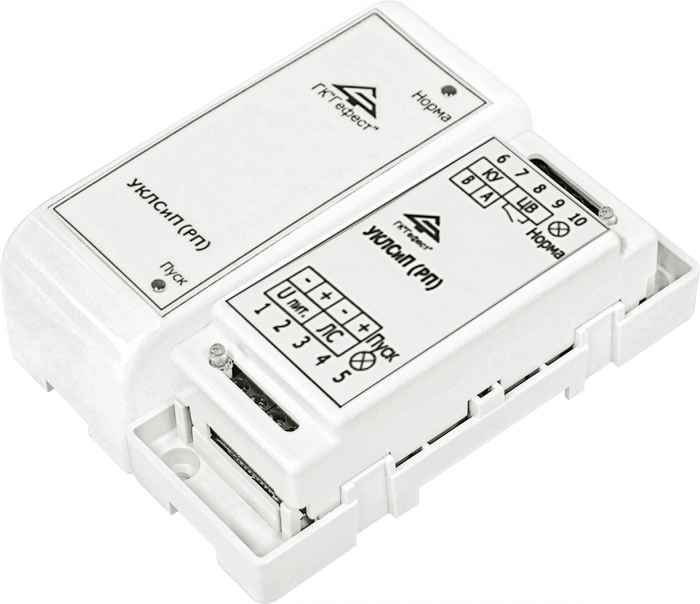

Устройство контроля линий связи и пуска УКЛСиП(РП)

УСТРОЙСТВО КОНТРОЛЯ ЛИНИИ СВЯЗИ И ПУСКА - УКЛСиП(РП)

УКЛСиП(РП) предназначено для контроля и управления линией связи с исполнительными устройствами противопожарной защиты, в том числе через устройства коммутации и диагностики (УК-Д). Дополнительно обеспечивает выбор режимов включения исполнительных устройств по команде «Пуск».

УКЛСиП(РП) применяется совместно с различными ППУ для расширения их функциональных возможностей.

Обеспечивает:

• прием от вышестоящего устройства и трансляцию на объекты управления команды «Пуск» от релейного выхода (замыкание контактов) или от потенциального выхода (подача напряжения);

• контроль линии связи с объектами управления на обрыв и короткое замыкание;

• контроль исправности постоянно включенных технических средств противопожарной защиты;

• контроль наличия напряжения питания;

• выдачу извещения о неисправности на вышестоящее устройство;

• световую индикацию режима «Норма»;

• сигнализацию режима «Неисправность» размыканием выходных контактов «Контроль».

Преимущества:

• может работать под управлением практически любого прибора управления, а также под управлением модулей АСУ ТП;

• обеспечивает непрерывное или синхронное прерывистое управление оповещателями;

• возможно включение в одну контролируемую линию объектов управления, которые находятся постоянно во включенном состоянии, и объектов управления, включаемых по сигналу «Пуск»;

• высокая нагрузочная способность;

• широкий диапазон питающих напряжений (10-28 В);

• низкое энергопотребление;

• защита от радиопомех (возможна установка рядом с GSM-коммуникатором);

• простота монтажа, устройство не требует дополнительных программных настроек;

• два способа установки: на стандартную 35мм DIN-рейку или саморезами к твердой поверхности;

• защищено от КЗ в контролируемой линии электронным самовосстанавливающимся предохранителем.

Схема подключения устройств к УКЛСиП(РП)

Основные технические характеристики УКЛСиП(РП)
